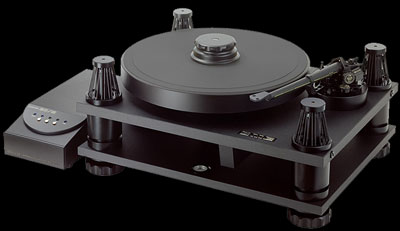

Zastosowane rozwiązania konstrukcyjne stanowią o
wyjątkowości tego gramofonu. Uznany przez amerykański "Stereophile",
oraz niemiecki magazyn "Audio" za najlepszy gramofon na świecie,
jest w stanie zapewnić użytkownikowi maksimum
możliwości
dostępnych przy użyciu analogowej techniki odtwarzania dźwięku.
W świecie fizyki obowiązuje zasada, że wraz ze wzrostem masy i sztywności,
konstrukcja jest mniej narażona na drgania i wibracje.
Podstawą działania tego gramofonu jest wykorzystanie w nim systemu miękkiego
zawieszenia, które umożliwia bardzo dokładne tłumienie drgań i wibracji
powstających podczas pracy każdego układu mechanicznego.
Subchassis wykonano z aluminiowej płyty o grubości 19 mm, która
waży 17 kg. Podstawa jest wykonana z aluminium o grubości 16 mm ważącego
wraz z kolumnami i układem zawieszenia 16 kg. Sercem układu jest
system miękkiego zawieszenia zrealizowany w tym wypadku w dosyć
niekonwencjonalny sposób. Otóż,
w przeciwieństwie do tradycyjnych konstrukcji wykorzystujących
zawieszenie "pływające", w których subchassis jest ułożone
na elementach absorbujących drgania, SME wykorzystuje układ podwieszenia
subchassis na systemie tłumiącym. Główną zaletą takiego rozwiązania
jest idealne centrowanie układu, minimalizujące wpływ zewnętrznych
czynników na stabilność gramofonu. Kolumny stanowiące elementy nośne
zostały dodatkowo wyposażone w tłumienie olejowe całkowicie izolujące
subchassis od otoczenia. Zamieszczona obok ilustracja obrazuje zalety
takiego systemu w stosunku do rozwiązań konwencjonalnych.
Ruchome
części gramofonu wykonano z ogromną precyzją i dbałością o ich jakość.
Łożysko talerza składa się z wrzeciona o długości 170,5 mm i średnicy
19 mm, bieżnie wykonano z brązu. Talerz ma średnicę 330 mm i waży 7
kg. Napęd przenoszony jest z ważącego 2.5 kg silnika za pomocą paska
na koło zamachowe o średnicy 209 mm, umieszczone bezpośrednio pod
talerzem.
Dokładny
opis konstrukcji można znaleźć w artykule
Pana Dariusza Słobody
zamieszczonym w całości w numerze 1/96 "Magazynu Hi-Fi".
Podstawowe
dane
techniczne:
Wymiary gramofonu - 450 x 350 x 220 mm
Waga (z zasilaczem) - 42 kg.
Zasilanie: 230V
Pobór prądu: 9W
Prędkości obrotowe: 33 1/3, 45, 78 obr/min - z możliwością
płynnej regulacji.
Subchassis podwieszone na 48 gumowych pierścieniach
Śruby poziomujące zawieszenie
Tłumienie olejowe kontrolujące położenie
subchassis i znoszące drgania do podstawy
Oś talerza wykonana z chromowanej stali maszynowej
Docisk dokręcany do talerza, zmniejszający rezonanse
płyty
Talerz ważący 7 kg wyłożony specjalną substancją
tłumiącą
Regulowane pierścienie w podstawie umożliwiające
poziomowanie gramofonu
3-fazowy silnik prądu zmiennego o wysokim momencie
obrotowym.
Gramofon jest dostępny w
dwóch wersjach różniących się wyposażeniem:

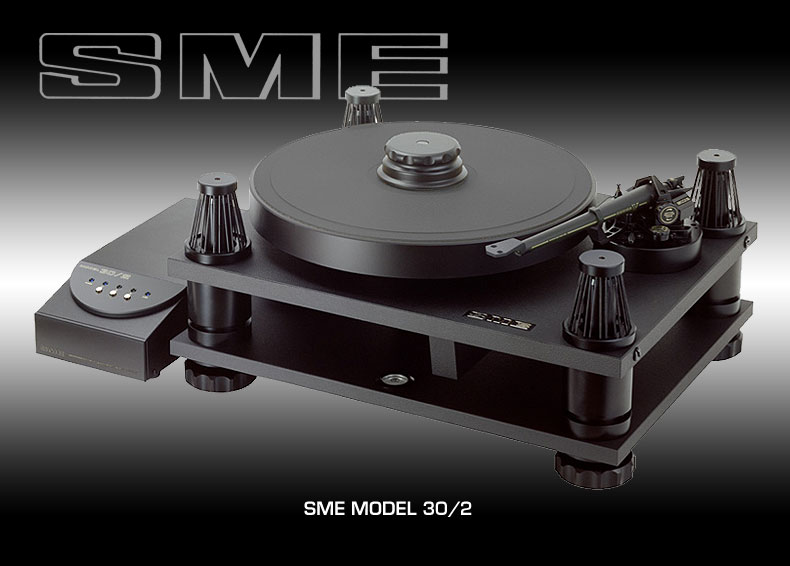

MODEL
30/2
Wersja wyposażona tylko w jarzmo do montażu ramienia - bez ramienia w
dostawie
MODEL 30/2A
Wersja wyposażona w kompletne ramię SERII V
