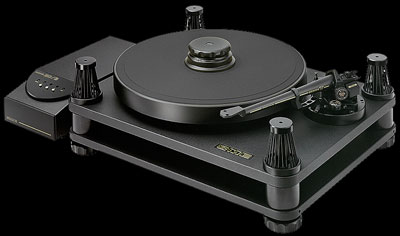

SME MODEL 20/12 zalicza się do grupy gramofonów o miękkim zawieszeniu. Cechą charakterystyczną takich konstrukcji jest znoszenie drgań układu odczytującego zrealizowane za pomocą systemu sprężyn i tłumików. Jak wiadomo, im sztywniejsza i cięższa jest dana konstrukcja, tym jest ona mniej podatna na drgania i wibracje. Łącząc w sobie dużą masę, sztywność, oraz miękkie zawieszenie MODEL 20/12 gwarantuje optymalne wykorzystanie wszelkich zalet takiej konstrukcji. W stosunku do wersji z ramieniem 9" w modelu 20/12 zmniejszono o 27% kątowy błąd prowadzenia wkładki. Ramię wykonane częściowo z wtryskiwanego ciśnieniowo magnezu jest lżejsze o 27g. w stosunku do wersji aluminiowej. Gramofon waży ponad 33 kg, co w połączeniu z jego zwartą budową  dodatkowo usztywnia całą konstrukcję. Subchassis wykonane z płyty aluminiowej o grubości 9,5 mm ma wymiary 520 na 375 mm i waży 8 kg. Jego duża masa zapewnia odpowiednią elastyczność działania na najniższych częstotliwościach. Zastosowanie odpowiedniego tłumienia optymalizuje rezonanse w wyższych rejestrach. Metoda podwieszenia subchassis na miękkich tłumikach ma ogromne znaczenie dla brzmienia, bowiem nie powoduje podbarwiania dźwięku często spotykanego w konstrukcjach podpartych na metalowych sprężynach. MODEL 20/12 jest zawieszony na 32 gumowych pierścieniach zapewniających odpowiedni poziom separacji od wszelkich sprzężeń akustycznych. Wszelkie ruchy układu zawieszenia w pionie i poziomie są kontrolowane poprzez duże tłumiki olejowe umieszczone w kolumnach nośnych. Pewien stopień sprzężenia pomiędzy podstawą a subchassis jest niezbędny dla zniesienia niepożądanych drgań układu napędowego i ramienia, które częściowo w postaci wibracji, częściowo jako ciepło przenoszone są poprzez płyn tłumiący do podstawy i odprowadzane do podłoża.

Podstawowe dane techniczne:

Wymiary gramofonu - 520 x 375 x 173,5 mm
Waga (z zasilaczem) - 35,5 kg.
Zasilanie: 230V
Prędkości obrotowe: 33 1/3, 45, 78 obr/min - z możliwością płynnej regulacji.
Subchassis podwieszone na gumowych pierścieniach
Śruby poziomujące zawieszenie
Tłumienie olejowe kontrolujące położenie subchassis i znoszące drgania do podstawy
Oś talerza wykonana z chromowanej stali maszynowej
Docisk dokręcany do talerza, zmniejszający rezonanse płyty
Talerz ważący 6,5 kg wyłożony specjalną substancją tłumiącą
Regulowane pierścienie w podstawie umożliwiające poziomowanie gramofonu
3-fazowy silnik prądu zmiennego o wysokim momencie obrotowym.

Gramofon jest dostępny w dwóch wersjach różniących się wyposażeniem:
MODEL 20/12
Wersja wyposażona tylko w jarzmo do montażu ramienia - bez ramienia w dostawie
MODEL 20/12A
Wersja wyposażona w kompletne ramię SERII 312S
