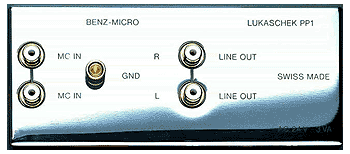

Lukaschek PP - 1
Przedwzmacniacz gramofonowy PP-1 jest układem mogącym współpracować z
wkładkami o niskim, średnim oraz wysokim poziomie wyjściowym.
Niewielkie rozmiary umożliwiają umieszczenie go w pobliżu gramofonu dzięki
czemu można zmniejszyć straty powodowane długimi przewodami, którymi
przesyłany jest sygnał z wkładki. Cały układ zasilania został
zamontowany we wspólnej obudowie, jedynie transformator dostarczający
napięcia 24V jest umieszczony
na zewnątrz. Ma to na celu minimalizację wpływu pola magnetycznego na
czułe obwody elektroniczne. Małe wymiary pozwalają również na bliski
montaż elementów i skrócenie drogi sygnału wewnątrz przedwzmacniacza.
Wszystkie podzespoły są montowane na wysokiej klasy płytce drukowanej
zaprojektowanej z użyciem oprogramowania CAD, które umożliwiło
wykonanie obwodu zoptymalizowanego pod względem aplikacji audio o bardzo
wysokim współczynniku wzmocnienia (1280x). PP-1 jest zoptymalizowany do współpracy z wkładkami MC i nie posiada żadnych przełączników wzmocnienia, czy regulacji impedancji wejściowej. Takie rozwiązanie upraszcza i skraca drogę sygnału. Dwa precyzyjnie dobrane tranzystory bipolarne na każdy stopień wzmocnienia zapewniają doskonałą stabilność, oraz ekstremalnie szybką odpowiedź impulsową. Każdy z kanałów pracuje w oparciu o 2-stopniowy wzmacniacz ze sprzężeniem zwrotnym. Wszystkie elementy pasywne odpowiedzialne za korekcję charakterystyki RIAA są dobierane z 1% tolerancją wliczając w to również kondensatory. Szerokość górnego zakresu pasma przenoszenia sięga 650kHz przy -3dB spadku. Pomiędzy stopniem wejściowym, a układem korekcji RIAA znajduje się filtr subsoniczny pracujący na częstotliwości 10Hz.
|
|
|
Dane techniczne:
Korekcja RIAA: |
±
0.5dB |
